当前位置:首页 > 欧式环链电动葫芦欧式环链电动葫芦
德马格DC-Pro型环链电动葫芦

 德马格新型工业标准

  集成特性,无需额外选配

  德马格DC-Pro型环链电动葫芦的许多特性都作为标准集成在内,无需额外选配。DC-Pro功能强大,运用灵活,可以快速安装维护。

  德马格标准--能为您增值的投资

  1.德马格2m工作级别,可增加20%的使用寿命,并且提高生产效率

  2.24V的间接控制和上下限位开关,运行更加安全可靠

  3.手电门高度快速可调并且符合人性化设计原理

  4.标配长短两款悬挂吊耳,使用更为灵活

  5.快速插接式连接方式使安装和操作更为简便,即插即用

  6.齿轮箱,制动器和摩擦离合器十年内免维护

  7.具有二级起升速度,平稳快速吊运

  8.显示累计工作时间,工作状态指示和故障检测信息,维修保养计划可预先安排

  9.插入式链轮可方便快速替换

  1、齿轮箱--免维护长达十年,工作级别为德马格2m+,DC-Pro型环链电动葫芦满载运行时间长达1900小时,此为DC-Pro的标准额定使用时间,这意味着在实际应用中DC-Pro要多出约20%的工作寿命。齿轮箱的斜齿轮传动降低工作噪音,运行更加平稳。

  2、制动器--十年内免维护(DC10-25可达五年)。由于磨损小,无需调节;制动快速平稳。制动器外壳采用双重密封,可在恶劣气候或工作环境下工作。

  3、摩擦离合器--十年内免维护。摩擦离合器集成在制动器的后端,能有效起到过载保护作用。内部具有快速检测器,非正常情况下可有效保障葫芦链条不会下滑。

  4、手电门的高度调节

  在吊钩行程2-5m和5-8m的范围内,控制电缆长度和手电门悬挂高度可无限变化。多余的控制电缆可容纳在统一维修区,控制电缆可满足三方向电动行走的控制。

  5、控制方式-24V间接控制方式,上下限位开关和工作时间记录器为标准配置。DC16和25系列,标配4点齿轮限位开关。

  6、链条-高强度、抗老化的德马格专用链条,表面经过硬化处理。镀锌和额外的表面处理保护其不受恶劣环境的侵蚀。

  7、悬挂装置-DC-Pro型环链电动葫芦采用紧凑的C型结构尺寸,可充分利用高度空间。DC-Pro型环链电动葫芦配有两款长短悬挂装置,使其连接更为。

  8、外壳--坚固、重量轻的压铸铝外壳,紧凑、现代化的工业设计。防紫外线的粉末涂层表面不易敲击和擦伤。

  9、葫芦电机--坚固持久的高性能电机,即使在高温和长期运行中,也具有很大的安全储备。采用两级起升速度,以F4比率为标准。(绝缘等级F,点动次数为360次/小时,60%CDF)。

  10、链轮--插入式连接便于快速更换整个链轮而无需拆卸电机或齿轮部件,从而大大减少了停机时间。采用高度耐磨的材料,使用寿命长。

  11、集链盒--采用坚固、有韧性并且耐冲击的特殊塑料;可放置长度8米的链条,也可提供可放置链条长达40米或120米的集链盒。

  12、吊钩组--大可承受1000公斤的吊钩组采用单链形式,使得吊钩装置手握,符合人体工程学原理。由于不需要链条回转,链条磨损大大减小。设计新颖、结构紧凑的DC吊钩组适用于2/1滑轮倍率。限位开关的触点器内置于吊钩组内,并节省了60毫米的C型结构尺寸。

  更高性能、更快速度

  DC-Pro型环链电动葫芦具有高性能、高安全性可靠性的优点,采用人性化设计理念,增加生产量,使工作达到效率。

  灵敏快捷

  DC-Pro型环链电动葫芦动作灵活,定位。主起升速度快速有效,低速起升确保载荷平稳,定位。

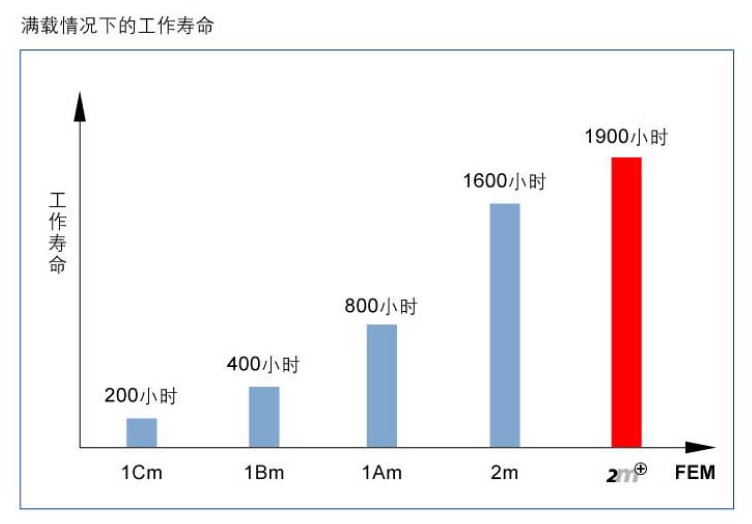

  德马格工作级别2m⊕--工作更有效、使用寿命更长

  在实际工作中,德马格2m⊕工作级别要比普通的2m工作级别多出20%,这意味着能够延长使用寿命,减少大修次数,这也是德马格DC-Pro型环链电动葫芦所有的特征。

  安全性与可靠性

  由于德马格DC-Pro型环链电动葫芦的全新安全理念,齿轮箱、制动器和离合器10年内可免维护。制动器-离合器系统能够确保在任何运行条件下载荷都被安全吊运。通过将制动器直接布置在动力传动部分,保证负载不会失效下落。由于磨损极小,制动器无需调整。单链葫芦负载能力高可达1000公斤,普遍提高了操作安全性。

  电子控制系统和集成的速度传感器相结合,持续监控葫芦电机、离合器和制动器,从而确保操作人员的安全。紧凑、轻巧的24V间接控制系统使系统的磨损极小,并且运行轨迹平稳、柔和。

  标准控制系统包括

  ◆24V间接控制

  ◆操作限位开关(上/下)可限制吊钩的高和低运行位置

  ◆从外部读取工作时间记录

  ◆速度检测器

  ◆红外线诊断接口

  手电门:

  操作高度可调

  德马格DC-Pro型环链电动葫芦能方便地将手电门调整到合适的高度。这个整合在葫芦外壳上的调整装置允许操作员改变手电门的悬挂高度而无须借助任何工具或接线。控制电缆有3米可调范围。电缆多余部分可收藏在DC-Pro的维修区内。手电门控制电缆的可调节设计为德马格在环链电动葫芦领域的专利。

  控制电缆外护套是高强度无缝编织物,有效保护内置电缆的外力拉伸破坏。

  电缆本身具有相同的性质,它是由经过检验的特殊韧性材料制成的,并且柔韧,易于手握。

  人性化设计

  DSC手电门在任何情况下都能执行控制命令,对于戴或者不戴手套的右手或者左手操作人员降低了操作疲劳度。而且,电气互锁装置防止了两个方向上的同时运动。

  德马格手电门的特点在于其佳的人性化设计,便于操作。手电门由高质量塑料制成,具有很高的耐冲击性,特别坚固。由于具有弯曲和冲击保护功能、以及防止灰尘和湿气的IP65外壳,DSC单元非常适合于要求苛刻的工业应用场合。

  DSC手电门是特别为手拉行走式DC-Pro型环链电动葫芦设计的,开关具有两级选择。带有E11/E22或E34电机的DSE10-C手电门适用于电动行走的葫芦。

  调试:

  即插即用

  德马格新型DC-Pro环链式电动葫芦具有调试简单的优点。U11和U22,U34小车的旋转式悬挂支架,以及无限可调的轮缘宽度使机械部件易于安装。

  统一维修区内的插入式接口以及包含在供货范围中的电源插座便于电气部件的连接,这使得DC-Pro在短的时间内即可投入使用。

  置于统一维修检测后盖内

  维修保养时所需的全部重要部件均位于工作盖中

  ◆备有3米长的控制电缆

  ◆电源线、控制电缆、限位开关和行走机构控制电缆的连接插座

  ◆供电电缆固定卡箍

  ◆导链器

  ◆链条润滑油

  维护:快速简单

  德马格DC-Pro型环链电动葫芦的所有主要驱动部件如齿轮箱、制动器和离合器在10年内无须维护均可正常使用。DC10-25系列制动器5年免维护。德马格产品出众的质量令其即使在繁忙工作下依然有很长的工作寿命。

  由于DC-Pro良好的服务设计,少量必要的维护工作能够迅速简单地完成。

  DC-Pro的链轮设计紧凑、即插即用,更换快速方便,并且无需拆卸电机或齿轮箱部件。维护工作所造成的长时间停机已经成为过去。

  诊断--故障自检红外线显示器

  通过葫芦外壳上的显示器或通过红外线数据传输的检测接口,服务技术人员可以从外部获得工作时间记录和相关的操作数据。
